西安航天民芯科技有限公司（以下簡稱“航天民芯”），是總部位于西安的高端模擬芯片全信號鏈產品方案供應商，宣布量產超高精度低壓通用儀表放大器MTI0326，進一步擴展儀表放大器譜系，保持在儀表放大器產品領域的領先地位。

MTI0326是一款低失調軌到軌儀表放大器，其采用新穎獨特的內部電路拓?fù)浣Y(jié)構，實現了出色的精度，易調節增益的結構和小尺寸也使其成為各種儀表應用的理想選擇。MTI0326可以廣泛用于工業控制、數據采集系統、電流檢測、鋰電池化成分容、傳感器信號調理、電壓衰減器等諸多應用場合。芯片引腳定義如圖1所示，雖與傳統儀表運放結構有所區別，但引腳基本兼容常規引腳定義，客戶可在已有解決方案中實現快速替換。封裝方式為塑封MSOP8和SOP8。

圖1 MTI0326引腳定義

（動畫效果）

圖2 MTI0326 SOP8封裝示意圖

MTI0326的主要性能指標如下（R₁=2kΩ，R₂=100kΩ，G=100，典型值）：

→ 電源電壓范圍：2.7V~5.5V

→ 靜態電流 ：2.3mA

→ 輸入失調電壓：5uV

→ 輸入失調電壓溫漂：0.1μV/℃

→ 輸入偏置電流：300pA

→ 共模抑制比：114dB

→ 增益范圍：0.1~10000

→ 增益誤差：0.06%

→ 0.1Hz~10Hz積分噪聲：0.6uVpp

→ 輸入共模范圍：（V_SS-0.02）~（V_DD+0.1）

→ 工作溫度：-55°C ~ +125°C

相比傳統的兩級結構三運放儀表放大器，MTI0326主要具有以下優勢：

→ 增益精度主要由外部兩顆高精電阻決定，更利于實現高匹配度和溫度特性。相比之下，單電阻設置增益由于片內片外電阻分開設計，類型不同，為實現高精度增益帶來了阻礙。而三電阻設置增益增加了電阻個數，帶來了更多失配因素。

→ 可以設置低于1的增益。相比之下，傳統儀表結構增益只能大于1。

→ 易于實現更高的增益精度和共模抑制比。獨特的結構僅用一級拓?fù)渚屯瓿闪诵盘柕姆糯蠹肮材＾D(zhuǎn)換，避免了低增益下傳統儀表運放第二級拓?fù)鋷淼墓材Ｒ种票绕款i、增益誤差等問題。獨特的原理也使其與常規儀表放大器共模抑制比隨頻率升高而顯著惡化不同，在頻率升高時仍具有較好的共模抑制能力。

→ 內置電荷泵拓展電源范圍，具有超出電源軌和地軌的輸入共模范圍。

→ 無需激光修調，尤其是無需在線激光修調來實現高共模抑制比。

MTI0326使用一種新的、獨特的內部電路拓?fù)浣Y(jié)構，其采用電流拷貝的基本原理來完成信號放大，實現了上述的諸多優勢。增益由外接電阻的比值決定，其表示為G=2R₂/R₁，這使得MTI0326的增益精度與外界電阻本身的精度有關。同時本設計采用電荷泵給放大器和電流鏡供電，擴大了儀表放大器內部的工作電壓范圍，實現了真正超出電源軌的輸入。與其他儀表放大器不同，它可以線性處理負電源軌以下20mV和正電源軌以上100mV的輸入。即使使用軌對軌運算放大器，傳統的儀表放大器電路也不能提供這樣的性能。

MTI0326具有靈活的增益設置，且精度極高，因此可以廣泛應用在對直流精度有較高需求的應用中。出色的長期穩定性、極低的1/f噪聲、極低的溫漂確保在產品的整個使用壽命中均具有極高的直流精度。但由于電路原理為電流拷貝，變化增益時，R₁值越小輸入失調電壓越小，共模抑制比越好。建議根據實際情況選擇盡可能低的R₁值。但V_IN/R₁不能超過250uA。

在G=100，T_A=25℃的情況下，MTI0326的失調電壓分布如下圖所示。

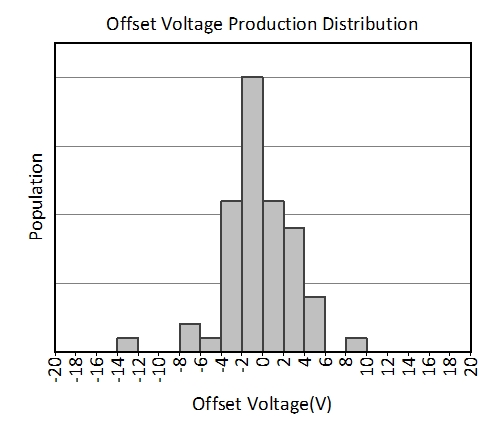

圖3 MTI0326失調電壓分布

在G=100，T_A=25℃的情況下，MTI0326的CMRR如下圖所示。

圖4 MTI0326 CMRR

在G=100，T_A=25℃的情況下，MTI0326的低頻噪聲如下圖所示。

圖5 MTI0326 的0.01Hz~10Hz積分噪聲

西安航天民芯是業界少有的可提供超高性能、完整信號鏈芯片解決方案的供應商，具有運放、電源管理、電池管理、數據轉換器、微控制器、MEMS傳感器、軟硬件配套方案等多領域共數百余款產品，具有業界頂級的芯片研發實力，支持定制化設計。在儀表放大器領域，航天民芯具有高低壓、高低速、單/雙/三電阻設置增益、隔離儀表等多類型產品，產品譜系主要包含MTI0326、MTI0333、MTI0620、MTI0623、MTI0625、MTI0206、MTI8251、MTI8421、MTI199x系列、MTI021x系列、MTI0117、MTI0133等。
